CGET izpētes urbšana CGET CS14/CS14C serdes urbis

CS14/CS14C IZPILDES SPECIFIKĀCIJAS



Dziļuma kapacitāte (vadu vai parastā)

Bvadu līnija1540 m(5052 pēdas)

Nvadu līnija1200 m(4042 pēdas)

H vadu līnija800 m(2695 pēdas)

Pvadu līnija475 m(1558 pēdas)

* Dziļums ir balstīts uz vertikālo caurumu *

Galvenais pacēlājs

Vienas līnijas ietilpība: tukša cilindra 80 kN (18 000 lb)

Līnijas ātrums: tukša cilindra 44 m/min (148 ft/min)

Kabeļa izmērs: 35 m (118 pēdas) x 16 mm (10/16 collas)



Vadu līnija

Ietilpība: 1830 m (6000 pēdas) no 4,76 mm (3/16 collas) 975 m (3200 ft) no 6,35 mm (1/4 collas)

Auklas vilkšana: tukša cilindra: 11,9 kN (2665 mārciņas) pilna cilindra: 3, 0 kN (668 mārciņas)

Līnijas ātrums: tukša cilindra 114 m/min (374 ft/min) pilna cilindra 453 m/min (1486 ft/min)



Masts un padeves sistēma

Padeves gājiens: 3,5 m (11,5 pēdas)

Padeves ātrums: ātrs un lēns ar mainīgu vadību

Vilce: 59,6 kN (13 390 lb)

Vilkšana: 138 kN (31 020 mārciņas)

Urbšanas leņķis: no 45 līdz 90 grādiem

Stieņa vilkšanas garums: 6,09 m (20 pēdas)



Spēka bloks

Ražots: Cummins

Modelis: QSB6,7 Tier III

Tilpums: 6,7 litri 6 cil.

Jauda: 153 kW (208 ZS)

RPM: 1800

Dzinēja tips: Dīzelis ar turbokompresoru/pēc dzesēšanas

Dzesēšana: ūdens

Elektriskā sistēma: 24 V (Ģenerators 24 V, 95 Amp)



Hidrauliskā sistēma

Primārais sūknis: 28 MPa – 242 l/min (4061 psi – 63,9 gal/min)

Sekundārais sūknis: 20 MPa – 122 l/min (2901 psi – 32,2 gal/min)

Papildu sūknis: 21,5 MPa – 47 l/min (3118 psi – 12,4 gal/min)

Hidrauliskās eļļas dzesēšana: gaiss



Urbjgalvas un vārpstas apgriezieni

Jauda: Hidrauliskais motors – mainīgs ātrums/reverss

Galīgā piedziņa: 4 ķēdē, eļļas vannā – attiecība 2:5

Vārpsta (iekšējais diametrs): 117 mm (4 5/8 collas)

Vārpstas ātrums: 117-1300 apgr./min

Griezes moments: Max 5113 Nm (3771 ftlb)

Galva ar eņģēm: pagriezieties prom



Kāpurķēžu opcija

Radio tālvadības pults, maksimālais ātrums 3 km/h

Lieljaudas kāpurķēžu siksna, 300 mm plata 6991 1389 01 (v4.1)



Čaka montāža

Tips: hidrauliskais atvērts, atspere aizvērta

Maksimālais iekšējais diametrs: 117 mm (4 5/8 collas)

Kravnesība: 1 8143 kg (40 000 lb)



Stieņa turētājs

Tips: hidrauliskais atvērts, gāzes atspere aizvērta

Maksimālais iekšējais diametrs: 210 mm (8,3 collas)

Kravnesība: 13 000 kg (28 660 lb)



Urbju pamatnes balsti

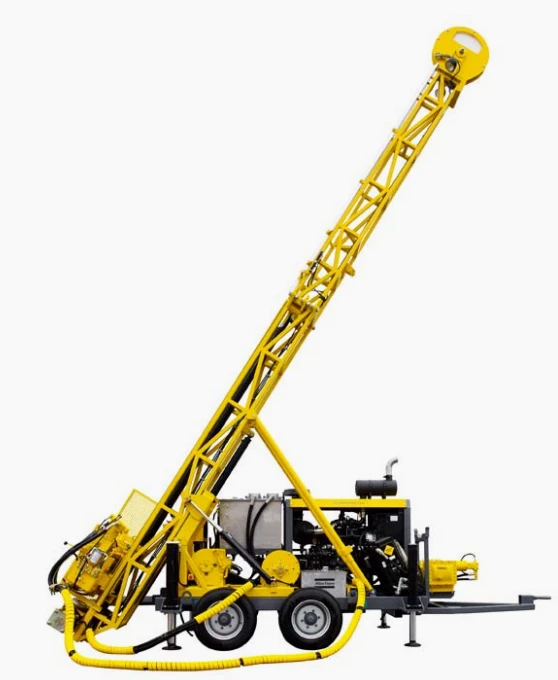

Piekabē montējama iekārta, četri 770 mm (30,3 collu) riteņi

Atbalsts: 4 hidrauliskie domkrati

Paliktņa diametrs: 200/230 mm (7,87/9 collas)

Ceļa garums: 550 mm (21,6 collas)



Svars

- CS14 t.sk. Trido140 un stieņa turētājs: 7000 kg (15 430 mārciņas)

- CS14C (uzstādīts uz kāpurķēžu): 9000 kg (19 800 lb)



Izmēri (L – W – H)

Transportēšanas stāvoklī (noņemts augšējais masts):

6370 mm (21,45 pēdas) 2200 mm (7,22 pēdas) 2340 mm (7,88 pēdas)



Transportēšana urbšanas vietā (salocīts augšējais masts):

6370 mm (21,45 pēdas) 2550 mm (8,59 pēdas) 2340 mm (7,88 pēdas)



Standarta aprīkojums

-Hidrauliskā masta izgāztuve

-Hidrauliskais P izmēra stieņa turētājs

-Masts divās daļās

-4 hidrauliskās izlīdzināšanas domkrati

-Liels kronšteina ritenis

-Velšanas pakete

- Nolietojiet auklas uz apakšējā masta

-Degvielas tvertne 200 l (53 gal)

-Drošības sargi

- Degvielas filtrs un ūdens separators

-Hidrauliskās eļļas rezervuāra uzpildes sūknis

-Hidrauliskais masta pacelšana



Iespējas

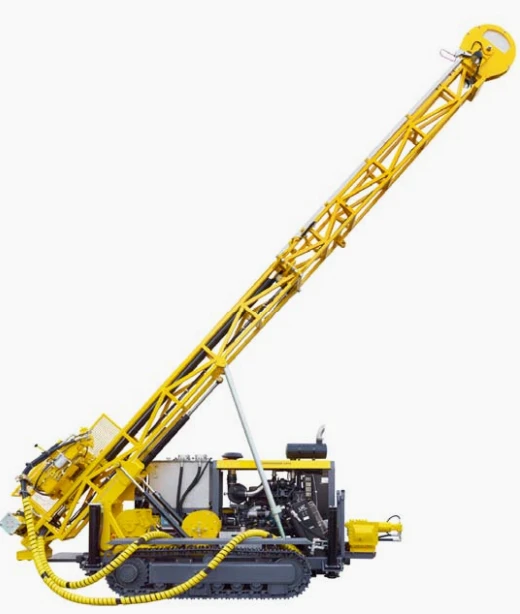

-Uz kāpurķēžu uzstādīta iekārta – CS14C

-Hidrauliskais dubļu maisītājs

- RPM mērītājs

- Ūdens plūsmas mērītājs (maks. 6,4 MPa)

-Hidrauliskais dubļu sūknis, Trido 140:

maksimālā plūsma/spiediens: 140 l/min (37 gal/min) / 7 MPa (1015 psi)

Visi svari un izmēri ir aptuveni, un CGET tos var mainīt
