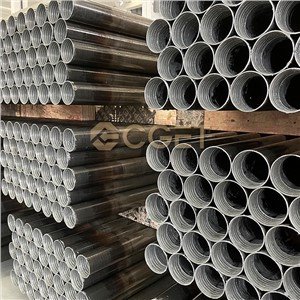

Vadu urbjstieņi
* DCDMA sērijas vadu urbjstieņi: BCQ(BQ), NCQ(NQ), HCQ(HQ), PHD(PQ) urbjstieņi
* Standarta stiepļu urbšanas stieņu garums ir 1,5 m vai 3.{3}} m, taču pēc pieprasījuma var izgatavot arī citus garumus.
CGET DCDMA sērijas stiepļu urbšanas stienis ir izgatavots no augstākās kvalitātes cauruļu materiāla. Urbšanas stieņi tiek ražoti stingrā kvalitātes kontrolē un tiek apstrādāti ar augstām tehnoloģijām. Visi mūsu urbjstieņi tiek piegādāti ar termiski apstrādātiem stieņu galiem, kas rūdīti līdz HRC 30 - 35 visā sienas biezumā līdz 200 mm garumā.
* DCDMA sērijas vadu urbjstieņi: BCQ(BQ), NCQ(NQ), HCQ(HQ), PCQ(PQ) urbjstieņi
* Standarta stiepļu urbšanas stieņu garums ir 1,5 m vai 3.{3}} m, taču pēc pieprasījuma var izgatavot arī citus garumus.
Pieejami stiepļu urbjstieņu izmēri
Apraksts | Kods | OD (mm) | ID (mm) | ZR (kg) | GW (kg) | Vītnes solis (mm) | Vītnes garums (mm) | Novērtētais dziļums | Maks. Nominālais griezes moments | Maksimālais stiepes spēks |
HCQ/HQ-10' | 20100101 | ￠88.9 | ￠77.8 | 34.76 | 35.56 | 8.47 | 44.5 | 500 m (5000 pēdas) | 2000 Nm | 200 kN (45 000 lbf) |
HCQ/HQ-3M | 20100102 | ￠88.9 | ￠77.8 | 34 | 34.8 | 8.47 | 44.5 |
|
|
|
HCQ/HQ-5' | 20100103 | ￠88.9 | ￠77.8 | 17.38 | 18.17 | 8.47 | 44.5 |
|
|
|
HCQ/HQ-1,5 milj | 20100104 | ￠88.9 | ￠77.8 | 17.1 | 17.9 | 8.47 | 44.5 |
|
|
|
| ||||||||||
NCQ/NQ-10' | 20100201 | ￠69.9 | ￠60.3 | 23.9 | 24.3 | 8.47 | 44.5 | 1500 m (5000 pēdas) | 1200 Nm (900 ft-lb) | 147 kN (33 000 lbf) |
NCQ/NQ-3M | 20100202 | ￠69.9 | ￠60.3 | 23.5 | 23.9 | 8.47 | 44.5 |
|
|
|
NCQ/NQ-5' | 20100203 | ￠69.9 | ￠60.3 | 11.95 | 12.35 | 8.47 | 44.5 |
|
|
|
NCQ/NQ-1,5 milj | 20100204 | ￠69.9 | ￠60.3 | 11.76 | 12.16 | 8.47 | 44.5 |
|
|
|
| ||||||||||
BCQ/BQ-10' | 20100301 | ￠55.6 | ￠46.2 | 18.4 | 19.1 | 8.47 | 44.5 | 1500 m (5000 pēdas) | 800 Nm (590 ft-lb) | 115 kN (26 000 lbf) |
BCQ/BQ-3M | 20100302 | ￠55.6 | ￠46.2 | 18 | 18.8 | 8.47 | 44.5 |
|
|
|
BCQ/BQ-5' | 20100303 | ￠55.6 | ￠46.2 | 9.2 | 9.55 | 8.47 | 44.5 |
|
|
|
BCQ/BQ-1,5 milj | 20100304 | ￠55.6 | ￠46.2 | 9 | 9.4 | 8.47 | 44.5 |
|
|
|
| ||||||||||
HRCQ-10' | 20300101 | ￠88.9 | ￠77.8 | 34.76 | 35.56 | 8.47 | 42 | 2500 m (8200 pēdas) | 3500 Nm (2600 pēdas-lb) | 510 kN (115 000 lbf) |
HRCQ-3M | 20300102 | ￠88.9 | ￠77.8 | 34 | 34.8 | 8.47 | 42 |
|
|
|
HRCQ-5' | 20300103 | ￠88.9 | ￠77.8 | 17.38 | 18.17 | 8.47 | 42 |
|
|
|
HRCQ-1,5 milj | 20300104 | ￠88.9 | ￠77.8 | 17.1 | 17.9 | 8.47 | 42 |
|
|
|
| ||||||||||
NRCQ-10' | 20300201 | ￠69.9 | ￠60.3 | 23.9 | 24.3 | 8.47 | 42 | 3000 m (9800 pēdas) | 2400 Nm (1750 ft-lb) | 330 kN (75 000 lbf) |
NRCQ-3M | 20300202 | ￠69.9 | ￠60.3 | 23.5 | 23.9 | 8.47 | 42 |
|
|
|
NRCQ-5' | 20300203 | ￠69.9 | ￠60.3 | 11.95 | 12.35 | 8.47 | 42 |
|
|
|
NRCQ-1,5 milj | 20300204 | ￠69.9 | ￠60.3 | 11.76 | 12.16 | 8.47 | 42 |
|
|
|
| ||||||||||
BRCQ-10' | 20300301 | ￠55.6 | ￠46.2 | 18.4 | 19.1 | 8.47 | 42 | 3000 m (9800 pēdas) | 1500 Nm (1000 ft-lb) | 250 kN (56 250 lbf) |
BRCQ-3M | 20300302 | ￠55.6 | ￠46.2 | 18 | 18.8 | 8.47 | 42 |
|
|
|
BRCQ-5' | 20300303 | ￠55.6 | ￠46.2 | 9.2 | 9.55 | 8.47 | 42 |
|
|
|
BRCQ-1,5 milj | 20300304 | ￠55.6 | ￠46.2 | 9 | 9.4 | 8.47 | 42 |
|
|
|
| ||||||||||
PHD-10' | 20200101 | ￠114.3 | ￠101.6 | 51.8 | 53.04 | 10.2 | 63 | 1500 m (5000 pēdas) | 4000 Nm (3000 ft-lb) | 450 kN (100 000 lbf) |
PHD-3M | 20200102 | ￠114.3 | ￠101.6 | 51 | 52.2 | 10.2 | 63 |
|
|
|
PHD-5' | 20200103 | ￠114.3 | ￠101.6 | 25.9 | 26.52 | 10.2 | 63 |
|
|
|
PHD-1,5 milj | 20200104 | ￠114.3 | ￠101.6 | 25.5 | 26.1 | 10.2 | 63 |
|
| |
Mūsu RCQ vītņu urbšanas stieņiem ir tāda pati veiktspēja kā BLY RQ stieņiem (NRQ/HRQ stieņiem).
Piezīme:Q un RQ ir Boart Longyear preču zīme, šeit mēs citējām, lai palīdzētu klientam izvēlēties tikai stieņus.
Funkcijas un priekšrocības
* Materiāls: 4130
* Caurules
• Augstas kvalitātes leģētā tērauda caurules
• Konsekventa koncentriskums, taisnums un termiskā apstrāde
• Visas caurules pieejamas DCDMA izmēros
* Pavediens
• Konusveida vītnes (3 vītnes collā) nodrošina vieglu izgatavošanu un pārraušanu
• Slodzes efektivitāte 30 procentu apmērā nodrošina pietiekamu izturību vidējiem lietojumiem
* Caursienu termiskā apstrāde
• Nodrošina 140 procentu materiāla izturību
• Termiski apstrādātas kastes vītnes ievērojami palielina vītnes nodiluma laiku
* Korpusa sacietēšana
• Nozīmīga izpēte, izstrāde un lauka testēšana ir radījusi nepārspējamu sacietēšanas procesu.
• Tapas vītnes virsotne ir rūdīta līdz nominālajam 55 HRC, lai novērstu bojāto adhēzijas nodilumu
• Novērš nodiluma materiāla pārvietošanos uz priekšu un atpakaļ, kas notiek starp vienādas cietības vītnēm, izraisot liela mēroga saspiešanu un savienojumu saķeršanu
Iepakojuma detaļas
BQ (BCQ) vadu urbjstieņu komplekta specifikācijas
| Izmēri (G x P x A) | Skaļums | Bruto svars | QTY |
3150 x 292 x 254 mm | 0.23m3 | 283 kg | 19gab/saišķis |
20 pēdu konteinera krava ar 3,0 m/10 pēdu stieņiem satur 53 saiņus (1007 stieņus)
40 pēdu konteinera krava ar 3,0 m/10 pēdu stieņiem satur 68 saišķus (1292 stieņus)
NCQ/NRCQ (NQ/NRQ) vadu urbjstieņu komplekta specifikācijas
| Izmēri (G x P x A) | Skaļums | Bruto svars | QTY |
3100x360x320mm | 0.36m3 | 455 kg | 19gab/saišķis |
20 pēdu konteinera krava ar 3,0 m/10 pēdu stieņiem satur 30 saišķus (570 stieņus)
40 pēdu konteinera krava ar 3,0 m/10 pēdu stieņiem satur 45 saišķus (855 stieņus)
HCQ/HRCQ (HQ/HRQ) vadu urbjstieņu komplekta specifikācijas
| Izmēri (G x P x A) | Skaļums | Bruto svars | QTY |
3100x460x420mm | 0.58m3 | 659 kg | 19gab/saišķis |
20 pēdu konteinera krava ar 3,0 m/10 ft stieņiem satur 20 saišķus (380 stieņus)
40 pēdu konteinera krava ar 3,0 m/10 ft stieņiem satur 30 saišķus (570 stieņus)
PHD/PQ vadu urbjstieņu komplekta specifikācijas
| Izmēri (G x P x A) | Skaļums | Bruto svars | QTY |
3100x360x320mm | 0.36m3 | 372 kg | 19gab/saišķis |
20 pēdu konteinera krava ar 3,0 m/10 ft stieņiem satur 30 saišķus (210 stieņus)
40 pēdu konteinera krava ar 3,0 m/10 ft stieņiem satur 45 saišķus (315 stieņus)
